混凝土透水地坪材料有哪些？

　　答：透水地坪材料：石子、425水泥、透水混凝土增強(qiáng)劑、透水混凝土染料、透水混凝土保護(hù)劑、水。

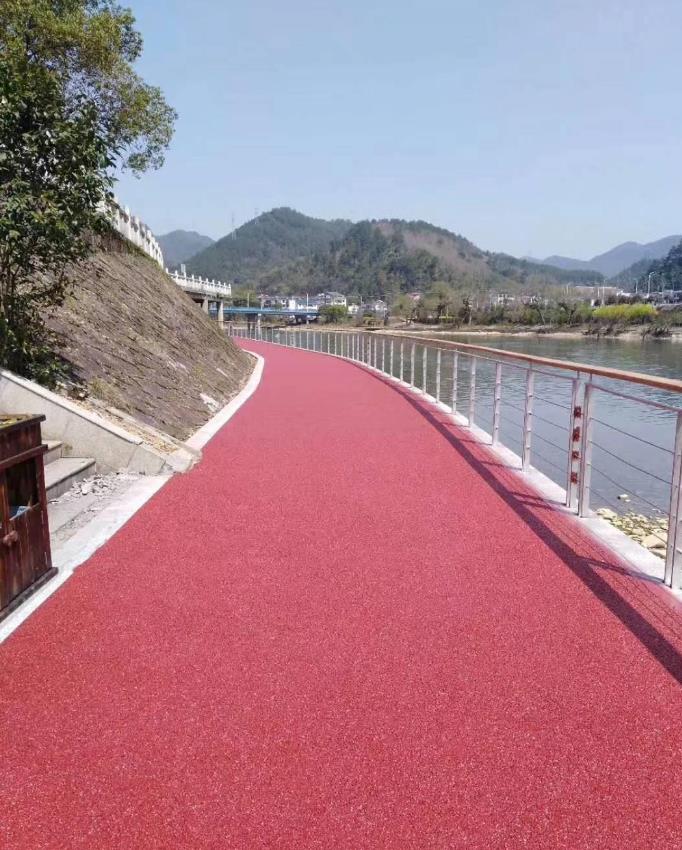

　　透水地坪設(shè)計建議

　　1.彩色透水地坪面層構(gòu)造設(shè)計，分單色層及雙色組合層設(shè)計。選用雙色組合層是，其表層厚度應(yīng)不低于30mm。

　　2.依據(jù)彩色透水地坪路面的荷載、功能及地勢地貌，選用強(qiáng)度等級及透水系數(shù)不一樣的透水地坪。

　　透水混凝土染料是一種氧化鐵顏料，主要指以鐵的氧化物為基本物質(zhì)的氧化鐵紅、鐵黃、鐵黑和鐵棕四類著色顏料，其中以氧化鐵紅為主。在透水混凝土中，色粉主要用于面層上色，以提高路面的綜合美觀度。

　　混凝土透水地坪做法施工工藝：

　　1、攪拌：透水地坪拌合物中水泥漿的稠度較大，且數(shù)量較少，為了便水泥漿能保證均勻地包裹在骨料上，宜采用強(qiáng)制式攪拌機(jī)，攪拌時間為5分鐘以上。

　　2、澆筑：在澆筑之前，路基必須先用水濕潤。否則透水地坪快速失水份會減弱骨料間的粘結(jié)強(qiáng)度。由于透水地坪拌合物比較干硬，將拌和好的透水地坪和好的透水地坪材料鋪在路基上鋪平即可。

　　3、振搗：在澆注過程中不宜強(qiáng)烈振搗或夯實(shí)。一般用平板振動器輕振鋪平后的透水性混凝土混合料，但必須注意不能使用高頻振搗器，否則他會使混凝土過于密實(shí)面減少孔隙率，并影響透水效果。同時高頻振搗器也會使水泥漿體從粗骨料表面離析出來，流入底部形成一個不透水層，使材料失去透水性。

　　4、輥壓：振搗以后，應(yīng)進(jìn)一步采用實(shí)心鋼管或輕型壓路機(jī)壓實(shí)壓平透水混凝土拌合料，考慮到拌合料的稠度和周圍溫度等條件，可能需要多次輥壓，但應(yīng)注意，在輥壓前必須清理輥?zhàn)?，以防粘結(jié)骨料。

　　5、養(yǎng)護(hù)：透水地坪由于存在大量的孔洞，易失水，干燥很快，所以養(yǎng)護(hù)非常重要，尤其是早期養(yǎng)護(hù)，要注意避免地坪中水分大量蒸發(fā)。通常透水混凝土拆模時間比普通混凝土短，如此其側(cè)面和邊緣就會暴露于空氣中，應(yīng)用塑料薄膜或彩條布及時覆蓋路面和側(cè)面，以保證濕度和水泥充分水化。透水地坪應(yīng)在澆注后1天開始灑水養(yǎng)護(hù)，淋水時不宜用壓力水柱直沖混凝土表面，這樣會帶走一些水泥漿，造成一些較薄弱的部位，但可在常態(tài)的情況下直接從上往下澆水。透水地坪的澆水養(yǎng)護(hù)時間應(yīng)不少于7天。

　　透水混凝土增強(qiáng)劑采用國外合成工藝和核殼結(jié)構(gòu)設(shè)計而成；參與水泥水化反應(yīng)形成高分子聚合物水泥水化體；大幅度提高水泥水化體的抗壓和粘結(jié)強(qiáng)度；提高混凝土的抗凍融性、耐久性和耐候性。透水混凝土增強(qiáng)劑在提度、降低成本、提高坍落度、延展可操作時間和石子表面包漿厚度等方面效果十分； 包漿厚度不會因?yàn)樘涠茸兇蠖儽』虼蟛糠至鲏嫷讓?，能均勻的包裹在石子表面；同時也實(shí)現(xiàn)了在商品攪拌站的攪拌加工和攪拌罐車運(yùn)輸，既提高工作效率又縮短工程工期。
